一级圆柱齿轮减速机电动机选择

文章出处:泰强减速机发布时间:2015-10-14 10:02:00
人气:

1、电动机类型和结构的选择:选择Y系列三相异步电动机,此系列电动机属于一般用途的全封闭自扇冷电动机,其结构简单,工作可靠,价格低廉,维护方便,适用于不易燃,不易爆,无腐蚀性气体和无特殊要求的机械。

2、电动机容量选择:

电动机所需工作功率为: 式(1):Pd=PW/ηa   (kw)
由式(2):PW=FV/1000   (KW) 因此   Pd=FV/1000ηa   (KW)
由电动机至运输带的传动总效率为: η
×η2×η×η×η5 式中:η1、η2、η3、η4、η5分别为带传动、轴承、齿轮传动、联轴器和卷筒的传动效率。 取η=0.96η2=0.98,η3=0.97η4=0.97 则: η=0.96×0.98×0.97×0.99×0.96        =0.83 所以:电机所需的工作功率:     Pd = FV/1000η                  =(2000×1.8)/(1000×0.83)            =4.3 (kw)
3、确定电动机转速    卷筒工作转速为:        n卷筒=60×1000·V/(π·D)            =(60×1000×1.8)/(450·π)       =76.4 r/min 根据手册P7表1推荐的传动比合理范围,取圆柱齿轮减速机传动一级减速器传动比范围I’=3~6。 取V带传动比I1’=2~4。则总传动比理论范围为:Ia’=6~24。 故电动机转速的可选范为             N’d=I’a×n卷筒       =(6~24)×76.4              =463.8~1833.6 r/min 则符合这一范围的同步转速有:750、1000和1500r/min 根据容量和转速,由相关手册查出三种适用的电动机型号:(如下表)
方 案 电动 机型 号 额定功率 电动机转速 (r/min) 电动机重量 N 参 考 价 格 传动装置传动比
同步转速 满载转速 总传动比 V带传动 减速 器
1 Y132S-4 5.5 1500 1440 650 1200 18.6 3.5 5.32
2 Y132M2-6 5.5 1000 960 800 1500 12.42 2.8 4.44
3 Y160M2-8 5.5 750 720 1240 2100 9.31 2.5 3.72
综合考虑电动机和传动装置的尺寸、重量、价格
和带传动、减速器传动比,可见第2方案比较适合。 此选定电动机型号为Y132M2-6,其主要性能:

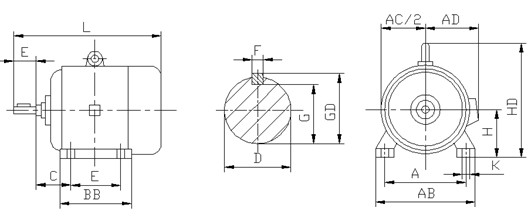

电动机主要外形和安装尺寸:

3、确定电动机转速    卷筒工作转速为:        n卷筒=60×1000·V/(π·D)            =(60×1000×1.8)/(450·π)       =76.4 r/min 根据手册P7表1推荐的传动比合理范围,取圆柱齿轮传动一级减速器传动比范围I’=3~6。 取V带传动比I1’=2~4。则总传动比理论范围为:Ia’=6~24。 故电动机转速的可选范为             N’d=I’a×n卷筒       =(6~24)×76.4              =463.8~1833.6 r/min 则符合这一范围的同步转速有:750、1000和1500r/min 根据容量和转速,由相关手册查出三种适用的电动机型号:(如下表)
方 案 电动 机型 号 额定功率 电动机转速 (r/min) 电动机重量 N 参 考 价 格 传动装置传动比
同步转速 满载转速 总传动比 V带传动 减速 器
1 Y132S-4 5.5 1500 1440 650 1200 18.6 3.5 5.32
2 Y132M2-6 5.5 1000 960 800 1500 12.42 2.8 4.44
3 Y160M2-8 5.5 750 720 1240 2100 9.31 2.5 3.72
综合考虑电动机和传动装置的尺寸、重量、价格
和带传动、减速器传动比,可见第2方案比较适合。 此选定电动机型号为Y132M2-6,其主要性能:



电动机主要外形和安装尺寸:
