产品名称： SHT型减速机
产品概述：
2.3.9 SHT型减速机外形尺寸，见图17、表19：
??
|
|
|
|
|

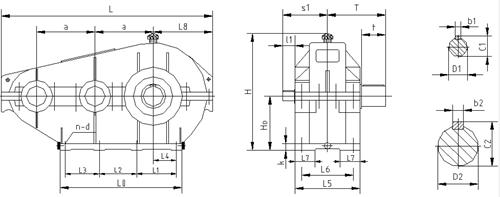

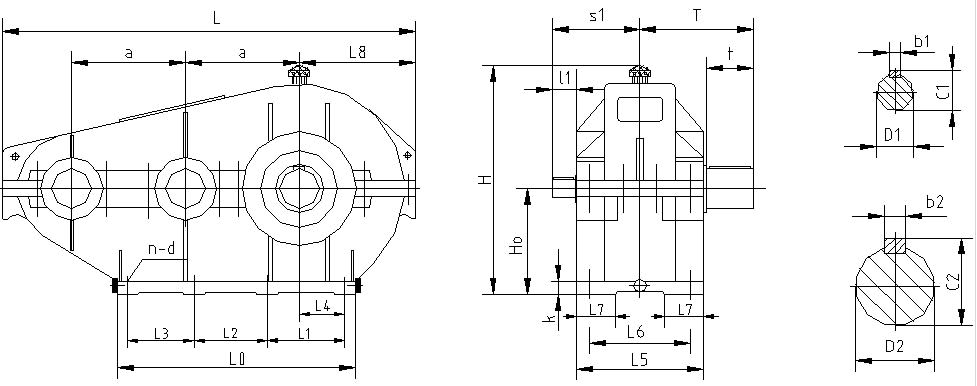

图17 SHT型减速机外形尺寸
表19 SHT型减速机外形尺寸
规
格
|
中心尺寸
|
轮 廓 尺 寸
|
地 脚 螺 栓
|
高 速 轴 伸
|
低 速 轴 伸
|
质量
(kg)
|
|
a H0
|
H L L0 L5 L8
|
d n k L1 L2 L3 L4 L6 L7
|
D1 l1 s1 c1 b1
|
D2 t T c2 b2
|
|
125
|
125 115
|
258 455 300 140 125
|
M12 4 16 240 80 110 40
|
18j6 28 100 20.5 6
|
38k6 58 130 41 10
|
53
|
|
145
|
145 130
|
291 530 350 175 148
|
M16 4 18 280 85 130 50
|
22j6 36 115 25 8
|
48k6 82 160 51.5 14
|
89
|
|
175
|
175 165
|
367 652 420 200 185
|
M16 4 20 340 90 150 60
|
30j6 58 150 33 8
|
60m6 105 203 64 18
|
132
|
|
215
|
215 200
|
433 780 510 240 220
|
M20 4 25 410 100 185 65
|
35k6 58 165 38 10
|
75m6 105 215 79.5 20
|
204
|
|
|
|
|
|
