产品编号：321127914
产品名称：TPU平面包络环面蜗杆减速器
产品类别：平面包络环面蜗杆减速机
产品型号：TPU
一、概述
平面包络环面蜗杆减速器是一种新兴的传动装置，其承载能力大，传动效率高，结构紧凑、合理。这种减速器可以广泛地应用于各种传动机械中的减速传动，如冶金、矿山、起重、化工、建筑橡塑船舶等行业以及其它机械设备上，适用工作环境温度为—40℃～+40℃，输入轴转速不大于1500转／分，蜗杆轴可反两面方向旋转。
二、型号
该减速器系列有四种型式：TPG、TPU、TPA、TPS．其中：TP-平面包络环面蜗杆组合为
A：TPG-通用型平面包络环面蜗杆减速器、蜗杆可在蜗轮之上、之下、水平之侧或垂直在侧。
B：TPA-蜗杆在蜗轮之上的平面包络环面蜗杆减速器
C：TPU-蜗杆在蜗轮之下的平面包络环面蜗杆减速器
D：TPS-蜗杆在蜗轮之侧的平面包络环面蜗杆减

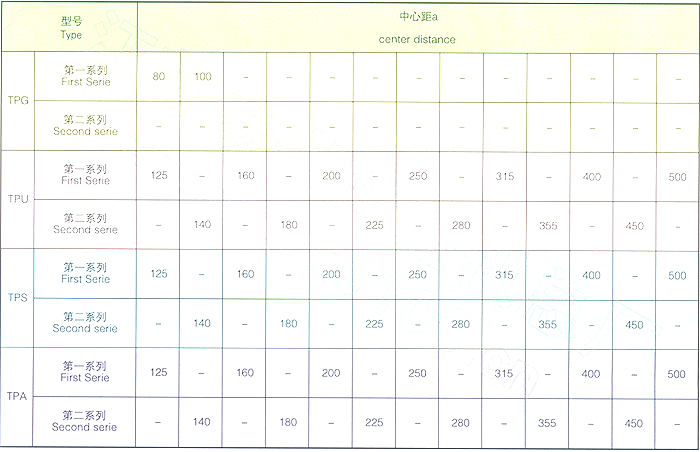

三、型号及传动比
注：优先选用第一系列，表中第二系列的中心距仅提出型式规格。

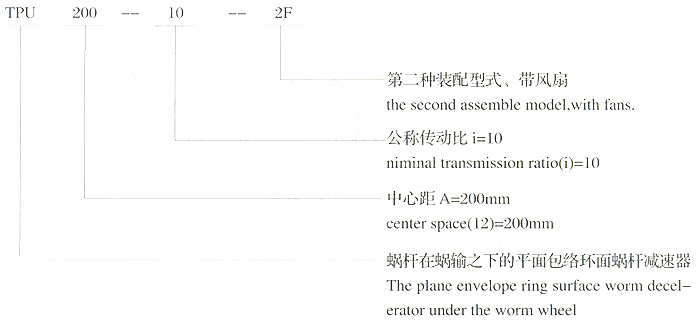

四、标记示例

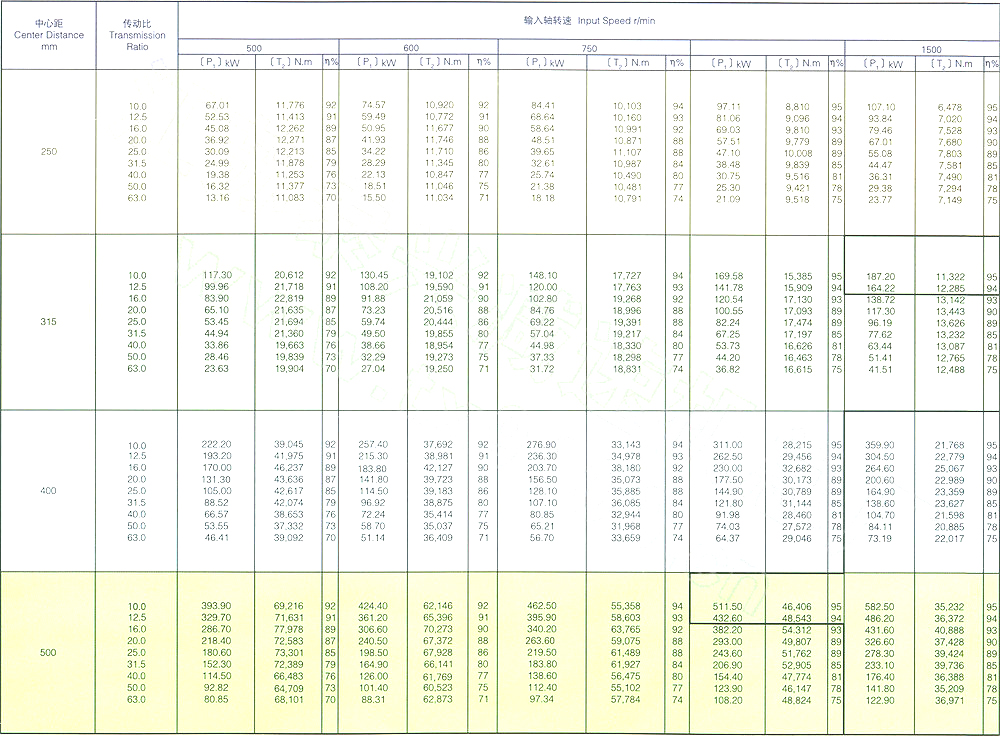

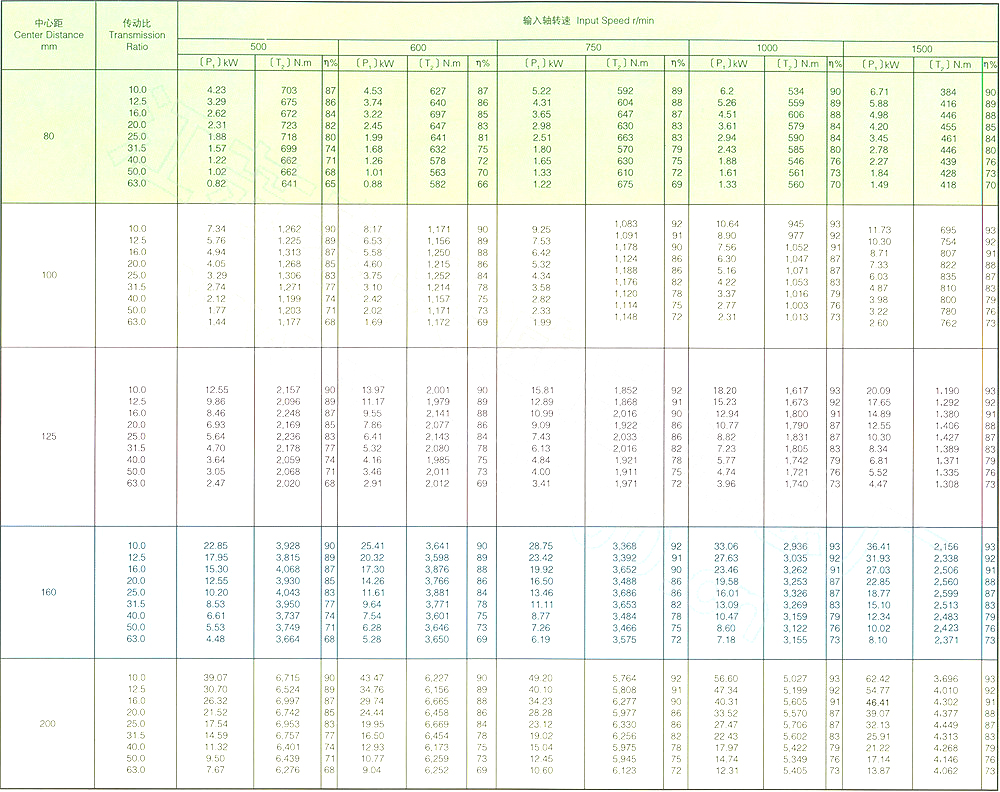

五、平面包络环面蜗杆减速器额定输入轴功率表
24小时服务电话: 李先生 13951580222 方小姐 15251425679 郭小姐 15251425680 陈小姐 13812062323 谢小姐 18915322345
|

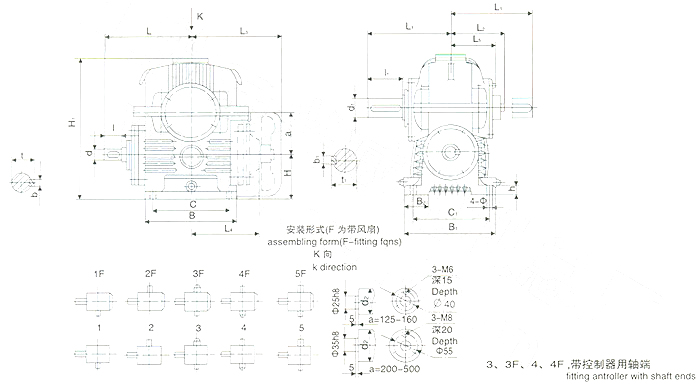

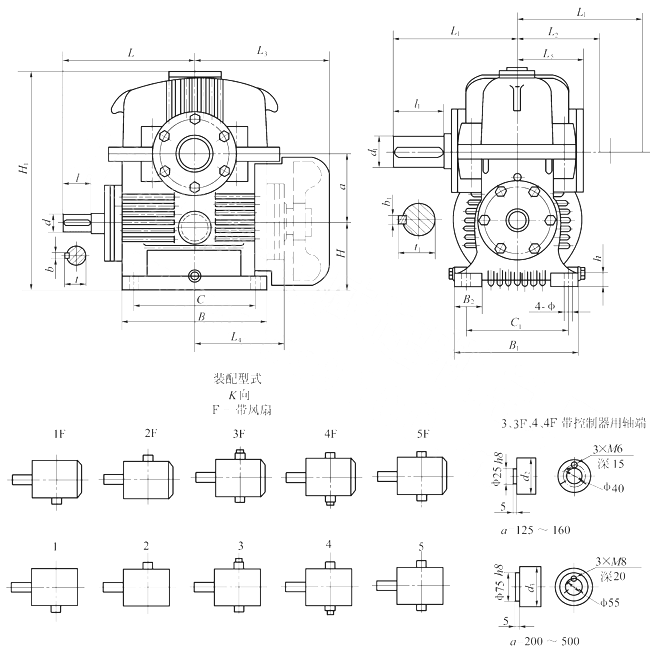

TPU125、TPU160、TPU200、TPU250、TPU315、TPU400、TPU500通用型减速机形式及外形尺寸
|
|

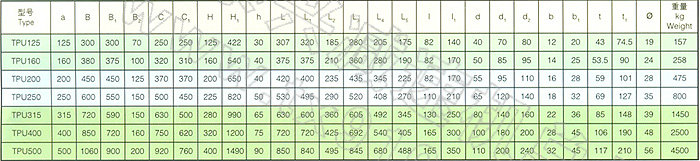

TPU通用型减速器形式及外形尺寸 （mm）
|
