QJY、QJYX起重用减速机

产品编号：10281401714
产品名称：QJY、QJYX起重用减速机
产品类别：起重用硬齿面减速机
产品型号：QJY、QJYX


产品分类
      QJY系列减速器是工厂根据国内外市场要求开发的硬齿面(渗碳、淬火齿面)起重机减速器。包括三大类、2种基本型式。

性能特点：
      (1)齿轮均采用优质低碳合金钢、渗碳、淬火、齿轮精度6级。
      (2)精度高、效率高、传动平稳、噪音低、比调质齿轮减速器(QJ系列)体积小、重量轻、承载能力大、可靠性高。
      (3)焊接箱体结构。安装形式：三支点安装和地脚安装。
      (4)轮出轴型式：平键，渐开线花键，齿轮轴端，空心轴四种。
      (5)一般采用油池润滑，自然冷却，立式减速器采用循环油润滑。
      (6)采用滚动轴承。

应用范围：
      1、输入转速一般n1≤1500r/min。
      2、工作环境温度-40-+50℃。
      3、正反两向运转。
      适合各种类型起重机减速器选用。

产品分类：
     QJY系列减速器是工厂根据国内外市场要求开发的硬齿面(渗碳、淬火齿面)起重机减速器。

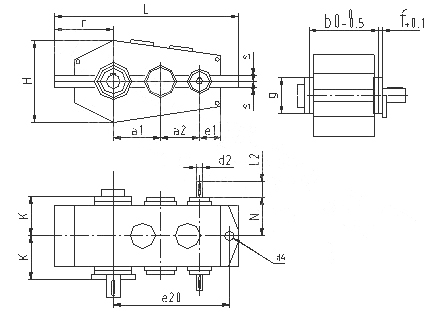

QJY2，QJYA2减速器外形及安装尺寸

名义中 心距a1 a2 a02 i=6.3～11.2 i=12.5～20 L H K b0 f g h9 d4 e20 S r e1 N 重量 kg d2r6 L2 d2r6 L2 140 100 240 32 58 28 60 555 320 155 240 18 180 18 355 17 170 85 135 80 170 118 288 42 58 32 58 655 410 165 255 18 220 22 420 22 202 106 140 115 200 140 340 48 82 38 58 758 455 195 275 20 250 26 495 27 232 118 180 210 236 170 406 60 105 48 82 890 518 225 320 20 270 26 590 27 272 142 210 330 280 200 480 65 105 55 90 1035 584 250 370 25 320 33 685 32 314 155 235 520   i=6.3～12.5 i=14～20   d2r6 L2 d2r6 L2 335 236 571 80 130 65 105 1225 735 280 420 25 350 39 810 37 375 180 260 780 370 260 630 85 140 70 105 1350 804 310 480 25 400 39 895 37 410 190 280 950 400 280 680 90 170 80 130 1470 867 340 530 30 400 45 975 37 447 215 310 1350 450 320 770 100 180 85 130 1645 990 375 580 30 480 45 1090 42 506 240 350 1760 500 360 860 110 180 95 170 1805 1130 410 650 40 530 52 1200 42 554 260 370 2500 560 400 960 120 210 110 180 1995 1270 460 700 40 580 52 1315 47 626 265 390 3450 630 450 1080 140 250 120 210 2236 1380 495 770 40 600 62 1470 47 704 295 440 4800 710 500 1210 160 300 140 250 2518 1540 565 875 50 650 62 1660 55 781 335 520 6800 800 560 1360 180 300 160 300 2834 1780 645 1020 60 770 70 1870 55 880 375 575 9400

QJY3，QJYA3减速器外形及安装尺寸

名义中 心距a1 a2 a3 i=22.4～63 i=80～100 L H K b0 f g h9 d4 e30 S r e2 N 重量 kg d3r6 L3 d3r6 L3 170 118 85 25 42 20 36 730 410 165 255 18 220 22 495 22 202 85 140 150 200 140 100 32 58 22 36 832 455 195 275 20 250 26 570 27 232 95 180 230 236 170 118 38 58 28 60 976 518 225 320 20 270 26 675 27 272 115 210 370 280 200 140 48 82 38 80 1164 584 250 370 25 320 33 790 32 314 120 235 600   i=20～56 i=63～100   d3r6 L3 d3r6 L3 335 236 170 55 82 42 82 1360 735 280 420 25 350 39 945 37 375 142 260 870 370 260 185 60 105 48 82 1495 804 310 480 25 400 39 1030 37 410 150 280 1080 400 280 200 65 105 55 90 1602 867 340 530 30 400 45 1100 37 447 155 310 1500 450 320 225 70 105 60 105 1801 990 375 580 30 480 45 1240 42 506 175 350 1950 500 360 250 80 130 65 105 1990 1130 410 650 40 530 52 1380 42 554 200 370 2750 560 400 280 95 170 75 120 2260 1270 460 700 40 580 52 1575 47 626 235 390 3850 630 450 320 110 180 85 130 2540 1380 495 770 40 600 62 1775 47 704 255 440 5400 710 500 360 120 210 90 170 2840 1540 565 875 50 650 62 1995 55 781 295 520 7400 800 560 400 140 250 100 180 3190 1780 645 1020 60 770 70 2230 55 880 335 575 10300

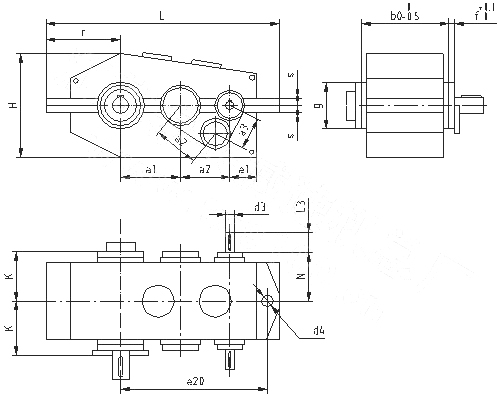

QJY23、QJYA23减速器外形及安装尺寸

名义中 心距a1 a2 a3 i=22.4～63 i=80～100 L H K b0 f g h9 d4 e20 S r e2 N 重量 kg d3r6 L3 d3r6 L3 170 118 85 25 42 20 36 655 420 165 255 18 220 22 420 22 202 95 140 150 200 140 100 32 58 22 36 758 446 195 275 20 250 26 495 27 232 105 180 240 236 170 118 38 58 28 60 890 500 225 320 20 270 26 590 27 272 125 210 370 280 200 140 48 82 38 80 1035 562 250 370 25 320 33 685 32 314 145 235 580   i=20～56 i=63～100   d3r6 L3 d3r6 L3 335 236 170 55 82 42 82 1225 710 280 420 25 350 39 810 37 375 180 260 880 370 260 185 60 105 48 82 1350 770 310 480 25 400 39 895 37 410 190 280 1100 400 280 200 65 105 55 90 1470 836 340 530 30 400 45 975 37 447 215 310 1550 450 320 225 70 105 60 105 1645 980 375 580 30 480 45 1090 42 506 240 350 2050 500 360 250 80 130 65 105 1805 1060 410 650 40 530 52 1200 42 554 260 370 2800 560 400 280 95 170 75 120 1995 1240 460 700 40 580 52 1315 47 626 265 390 3900 630 450 320 110 180 85 130 2236 1370 495 770 40 600 62 1470 47 704 295 440 5550 710 500 360 120 210 90 170 2518 1530 565 875 50 650 62 1660 55 781 335 520 7700 800 560 400 140 250 100 180 2834 1760 645 1020 60 770 70 1870 55 880 375 575 10400

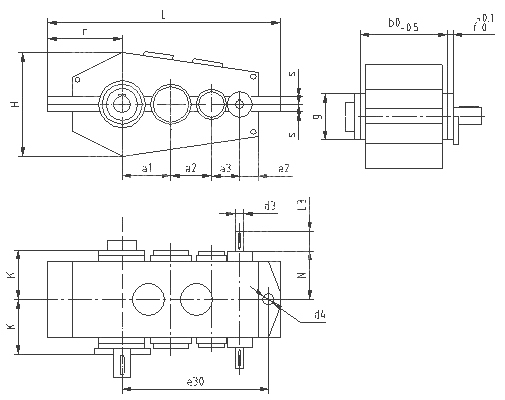

QJY34，QJYA34减速机外形及安装尺寸
