产品编号：11181603314
产品名称：QJ-T中硬齿面减速机
产品类别：圆柱齿轮减速器（中硬齿面减速机）系列
产品型号：QJ-T
起重机立式减速器部分分为QJ—L，QJ—T两个系列，主要用于起重机运行机构，也可用于运输、冶金、矿山、化工、轻工等各种机械设备的运行机构中。齿轮、齿轮轴采用中碳合金钢中硬齿面。具有结构紧凑、承载能力较高等优点，是我厂继ZSC型、ZSC(A)型减速器之后推出的又一代新产品。
24小时服务电话: 李先生 13951580222 方小姐 15251425679 郭小姐 15251425680 陈小姐 13812062323 谢小姐 18915322345
|

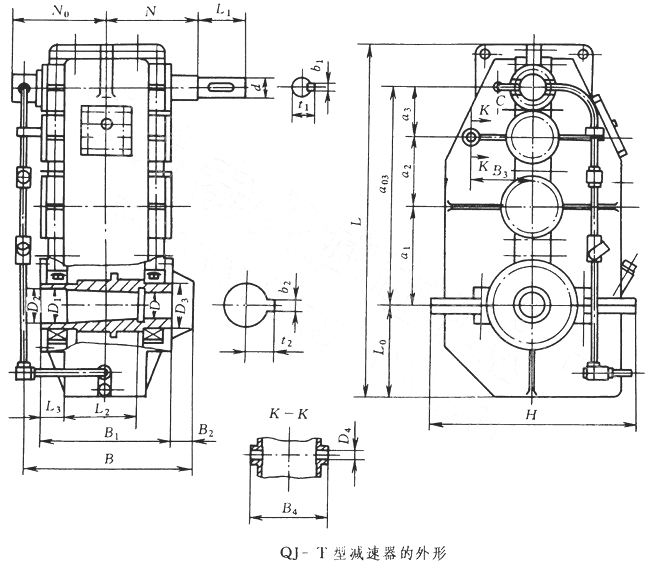

QJ-T140、QJ-T170、QJ-T200、QJ-T236、QJ-T280、QJ-T335、QJ-T400、型减速机的外形尺寸及安装尺寸(JB/T8905.4-1999)
|
|
|
|
|
QJ-T型减速器的外形尺寸及安装尺寸 (mm)
|
型号
|
中心距
|
主动轴
|
被动轴
|
|
a1
|
a2
|
a3
|
a03
|
d
|
L1
|
N
|
b1
|
t1
|
D
|
D1
|
D2
|
D3
|
L2
|
L3
|
b2
|
t2
|
|
QJ-T140
|
140
|
100
|
71
|
311
|
20
|
50
|
120
|
6
|
22.5
|
40
|
50
|
55
|
70
|
105
|
50
|
14
|
26.2
|
|
QJ-T170
|
170
|
118
|
85
|
373
|
25
|
50
|
135
|
8
|
28
|
50
|
60
|
65
|
80
|
105
|
55
|
16
|
31.7
|
|
QJ-T200
|
200
|
140
|
100
|
440
|
28
|
60
|
180
|
8
|
31
|
55
|
65
|
70
|
90
|
105
|
60
|
18
|
34.3
|
|
QJ-T236
|
236
|
170
|
118
|
524
|
35
|
80
|
210
|
10
|
38
|
70
|
85
|
90
|
120
|
155
|
70
|
22
|
44
|
|
QJ-T280
|
280
|
200
|
140
|
620
|
40
|
110
|
235
|
12
|
43
|
75
|
95
|
100
|
130
|
205
|
75
|
22
|
47.8
|
|
QJ-T335
|
335
|
236
|
170
|
741
|
45
|
110
|
255
|
14
|
48.5
|
90
|
110
|
120
|
160
|
205
|
85
|
28
|
56.3
|
|
QJ-T400
|
400
|
280
|
100
|
880
|
55
|
110
|
285
|
16
|
59
|
100
|
120
|
130
|
180
|
255
|
105
|
28
|
60.03
|
|
型号
|
外形尺寸
|
安装尺寸
|
重量/kg
|
|
H
|
B
|
B1
|
L
|
L0
|
N0
|
B2
|
B3
|
B4
|
D4
|
|
QJ-T140
|
324
|
256
|
214
|
526
|
135
|
103
|
35
|
85
|
150
|
25
|
76
|
|
QJ-T170
|
376
|
281
|
239
|
618
|
160
|
115
|
35
|
105
|
170
|
25
|
108
|
|
QJ-T200
|
426
|
333
|
274
|
715
|
185
|
133
|
50
|
135
|
200
|
25
|
153
|
|
QJ-T236
|
510
|
387
|
328
|
854
|
220
|
158
|
50
|
155
|
245
|
28
|
247
|
|
QJ-T280
|
580
|
460
|
368
|
995
|
255
|
277
|
65
|
190
|
270
|
28
|
364
|
|
QJ-T335
|
689
|
524
|
436
|
1196
|
310
|
307
|
65
|
225
|
330
|
32
|
593
|
|
QJ-T400
|
807
|
624
|
526
|
1396
|
365
|
352
|
75
|
280
|
390
|
40
|
938
|
|
|
|
|
QJ-T型减速器的中心距、公称传动比和实际传动比与QJ-L型减速器相同。见下表。
QJ-T型减速器的中心距 (mm)
|
减速器型号
|
QJ-L140
|
QJ-L170
|
QJ-L200
|
QJ-L236
|
QJ-L280
|
QJ-L335
|
QJ-L400
|
|
低速级a1
|
140
|
170
|
200
|
236
|
280
|
335
|
400
|
|
中速级a2
|
100
|
118
|
140
|
170
|
200
|
236
|
280
|
|
高速级a3
|
71
|
85
|
100
|
118
|
140
|
170
|
200
|
QJ-T型减速器的公称传动比和实际传动比
|
规格
|
公称传动比
|
|
16
|
18
|
20
|
22.4
|
25
|
28
|
31.5
|
35.5
|
40
|
45
|
50
|
56
|
63
|
71
|
80
|
90
|
100
|
|
实际传动比
|
|
140
|
15.57
|
17.92
|
19.96
|
23.13
|
24.46
|
28.59
|
32.15
|
35.83
|
40.30
|
45.72
|
49.26
|
55.20
|
63.09
|
68.25
|
78.00
|
90.88
|
103.87
|
|
170
|
15.82
|
17.86
|
19.95
|
22.64
|
25.44
|
27.78
|
31.45
|
35.22
|
39.87
|
43.34
|
49.21
|
56.39
|
64.04
|
72.06
|
81.82
|
89.29
|
101.39
|
|
200
|
15.78
|
18.10
|
20.22
|
22.23
|
24.98
|
27.57
|
31.21
|
35.99
|
40.75
|
44.03
|
49.95
|
55.73
|
63.22
|
68.12
|
77.28
|
86.10
|
97.67
|
|
236
|
15.68
|
18.07
|
20.21
|
22.28
|
25.09
|
27.77
|
31.53
|
34.37
|
41.13
|
43.95
|
50.21
|
53.36
|
64.92
|
71.00
|
81.11
|
85.83
|
98.05
|
|
280
|
16.51
|
18.19
|
20.26
|
22.39
|
23.69
|
27.72
|
31.18
|
34.83
|
39.15
|
44.41
|
50.76
|
53.69
|
61.36
|
71.84
|
82.11
|
90.04
|
102.91
|
|
335
|
15.70
|
17.98
|
20.20
|
22.18
|
25.11
|
27.64
|
31.58
|
35.76
|
40.00
|
45.70
|
48.76
|
58.43
|
62.35
|
72.82
|
83.19
|
93.75
|
100.04
|
|
400
|
15.78
|
18.10
|
20.22
|
22.23
|
24.98
|
27.57
|
31.21
|
36.00
|
40.75
|
44.03
|
49.95
|
55.73
|
63.22
|
68.12
|
77.28
|
86.10
|
97.67
|
|
|
|
