本公司生产近30类，计140多种搅拌器，从最常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。
搅拌器型号标注方法：
|
|
|
材料代号
|
|
搅拌器轴孔径
|
|
搅拌器的外径，
|
|
搅拌器型式代号
|

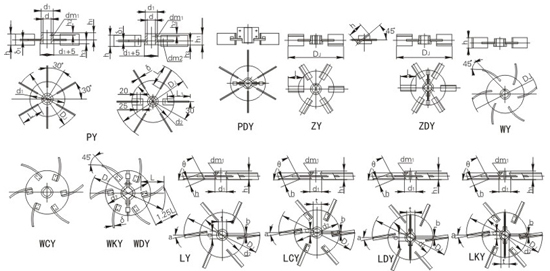

常用圆盘涡轮式搅拌器
平直叶圆盘涡轮式－PY、平直叶对开圆盘涡轮式－PDY、斜叶圆盘涡轮式－ZY、斜叶对开圆盘涡轮式－ZDY、弯叶圆盘涡轮式－WY、弯叶可拆圆盘涡轮式－WCY、弯叶对开圆盘涡轮式－WDY、弯叶可拆对开圆盘涡轮式－WKY、螺距叶圆盘涡轮－LY、螺距叶可拆圆盘涡轮式－LCY、螺距叶对开圆盘涡轮式－LDY、螺距叶可拆对开圆盘涡轮式－LKY
本类搅拌器较之开启涡轮式搅拌器，基本流型相同，同样具有高剪切能力和较大的循环能力，区别在于中部多一圆盘，下面可以存一些气体，使气体分散更平稳，所以在气体分散吸收过程中，它是很适合的。斜叶具有倾角，有轴向分流：弯叶具有后角，排出性能好，动力消耗低；螺距叶既有倾角又有后角，流型和性能部分差异。常用介质粘度μ＜5×104cP，常用运转速度n＝10－300rpm，v＝4－10m/s，最高转速可达600rpm，常用尺寸DJ:L:b=20:5:4，DJ/D＝0.2－0.5，斜叶倾角45°，60°，后弯角＝45°。
圆盘涡轮式搅拌器主要尺寸
|
DJ
|
d
|
d1
|
d2
|
dm1
|
dm2
|
δ
|
δ
|
h
|
h1
|
h2
|
h3
|
L
|
L1
|
键槽
|
N/n≤
|
重量
|
|
碳钢/不锈钢
|
b
|
t
|
碳钢/不锈钢
|
|
150
|
30
|
50
|
100
|
M6
|
-
|
4/3
|
4/3
|
30
|
30
|
8
|
10
|
38
|
-
|
8
|
33.3
|
0.008
|
0.75/0.65
|
|
200
|
30
|
50
|
130
|
M6
|
-
|
4/3
|
4/3
|
50
|
30
|
8
|
10
|
50
|
-
|
8
|
33.3
|
0.008
|
1.04/0.89
|
|
250
|
40
|
55
|
170
|
M8
|
-
|
4/3
|
4/3
|
60
|
35
|
8
|
10
|
62
|
-
|
12
|
43.3
|
0.011
|
1.83/1.49
|
|
300
|
40
|
65
|
200
|
M8
|
-
|
5/4
|
5/4
|
60
|
50
|
10
|
10
|
75
|
-
|
12
|
43.3
|
0.018
|
3.34/2.82
|
|
400
|
50
|
80
|
270
|
M10
|
-
|
6/4
|
6/4
|
80
|
60
|
14
|
10
|
100
|
-
|
14
|
53.8
|
0.031
|
6.26/4.67
|
|
500
|
65
|
95
|
330
|
M10
|
M12
|
8/5
|
8/5
|
100
|
70
|
14
|
40
|
125
|
145
|
18
|
69.4
|
0.089
|
12.8/8.9
|
|
600
|
65
|
95
|
400
|
M10
|
M12
|
8/6
|
8/6
|
120
|
90
|
24
|
40
|
150
|
190
|
18
|
69.4
|
0.11
|
18.7/14.9
|
|
700
|
80
|
120
|
470
|
M12
|
M12
|
10/6
|
8/6
|
140
|
100
|
30
|
40
|
175
|
205
|
22
|
85.4
|
0.40
|
28.2/20.3
|
|
800
|
90
|
135
|
530
|
M12
|
M12
|
10/8
|
10/8
|
160
|
110
|
30
|
40
|
200
|
225
|
25
|
95.4
|
0.42
|
38.48/30.78
|
|
900
|
100
|
150
|
600
|
M16
|
M12
|
12/10
|
12/10
|
180
|
120
|
35
|
40
|
225
|
240
|
28
|
106.4
|
0.58
|
51.5/42.93
|
|
1000
|
110
|
170
|
660
|
M16
|
M12
|
12/10
|
12/10
|
200
|
130
|
35
|
40
|
250
|
260
|
28
|
116.4
|
0.77
|
68.8/57.33
|
|
1120
|
110
|
180
|
750
|
M16
|
M12
|
14/12
|
12/10
|
225
|
150
|
40
|
50
|
280
|
|
32
|
127.4
|
1.18
|
104.2/91.86
|
|
1250
|
120
|
190
|
830
|
M16
|
M12
|
14/12
|
12/10
|
250
|
160
|
40
|
50
|
310
|
|
32
|
137.4
|
1.31
|
126.1/110.9
|
|
1400
|
130
|
200
|
930
|
M18
|
M16
|
16/14
|
14/12
|
280
|
170
|
45
|
50
|
350
|
|
36
|
148.4
|
2
|
175.6/156.7
|
|
1600
|
140
|
210
|
1070
|
M18
|
N16
|
16/14
|
14/12
|
320
|
180
|
45
|
60
|
400
|
|
36
|
158.4
|
2.28
|
226.1/201.2
|
|
1800
|
150
|
220
|
1200
|
M20
|
M16
|
18/16
|
16/14
|
360
|
200
|
50
|
60
|
450
|
|
40
|
169.4
|
3.25
|
321.4/290.2
|
|
2000
|
160
|
240
|
1330
|
M20
|
M16
|
18/16
|
16/14
|
400
|
210
|
50
|
70
|
500
|
|
40
|
179.4
|
3.61
|
390.5/352.1
|
|
2240
|
170
|
250
|
1490
|
M22
|
M16
|
20/18
|
18/16
|
450
|
220
|
60
|
70
|
560
|
|
45
|
190.4
|
5.01
|
535.2/487.1
|
|
2500
|
180
|
260
|
1670
|
M22
|
M16
|
20/18
|
18/16
|
500
|
230
|
60
|
80
|
630
|
|
45
|
200.4
|
5.57
|
633.1/602.8
|
注：该系列搅拌器选型，一般先决定叶片形状，然后考虑安装维护方便，确定结构型式，通常DJ≤500采用整体桨式，500≤DJ≤700采用可拆式，DJ≥800采用轮壳对开式。
|
