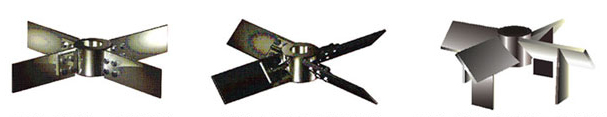

四叶开启涡轮式搅拌器

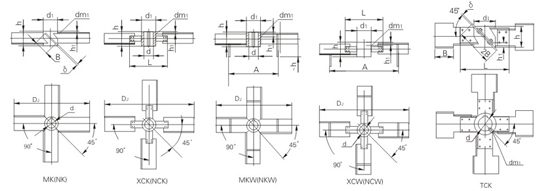

本公司生产近30类，计140多种搅拌器，从最常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。 搅拌器型号标注方法：   材料代号 搅拌器轴孔径 搅拌器的外径， 搅拌器型式代号 四叶开启涡轮式搅拌器 四斜叶整体开启涡轮式MK、四斜叶可折开启涡轮式XCK、四斜叶整体稳定器开启涡轮式MKW、四斜叶可拆稳定器涡轮式XCW、四斜窄叶整体开启涡轮式NK、四斜窄叶可拆开启涡轮式NCK、四斜窄叶整体稳定器开启涡轮式NKW、四斜窄叶可拆稳定器开启涡轮式NCW、四叶T型开启涡轮式TCK      本类搅拌器技术性能同六叶开启对应搅拌器，相同运作条件消耗功率、搅拌能力都次于六叶搅拌器。在相对精度高，运转速度大的条件下比六叶更优，搅拌器重量轻，所以应用的稳定器可根据需要制成稳定环或稳定片两种。 四叶开启涡轮搅拌器主要尺寸

DJ d d1 h h1 A dm1 L δ 宽形 窄形 不锈钢/碳钢 B 重量 不锈钢/碳钢 B 重量 不锈钢/碳钢 100 16 40 40 10 - - - 2/3 20 0.368/0.387 15 0.359/0.373 125 20 45 45 10 - - - 2/3 25 0.513/0.544 19 0.497/0.521 160 25 50 50 10 - - - 2/3 32 0.704/0.759 24 0.676/0.717 180 30 60 60 10 - - - 3/4 36 1.169/1.224 27 1.126/1.168 200 35 70 70 15 135 M8 - 3/4 40 1.818/1.958 30 1.806/1.168 220 35 70 70 15 148 M8 - 3/4 44 2.006/0.022 33 1.842/1.914 250 40 75 75 15 168 M8 - 4/6 50 2.44/2.692 38 2.296/2.484 280 40 75 75 20 188 M8 - 4/6 56 2.604/2.924 42 2.420/2.660 320 40 70 80 20 215 M10 - 6/8 64 3.666/4.066 48 3.294/3.594 45 80 360 45 80 85 20 240 M10 - 6/8 72 4.416/4.936 54 3.932/4.324 50 85 400 50 85 90 20 265 M12 - 8/10 80 6.044/6.66 60 5.24/507 55 90 450 55 90 100 20 300 M12 - 8/10 95 8.054/8.838 68 7.03/7.618 60 100 500 60 100 105 25 335 M12 380 8/10 100 13/13.68 75 11.71/12.14 65 105 560 65 105 110 25 375 M12 400 10/12 112 17.84/18.66 84 15.76/16.26 70 110 630 70 110 120 25 420 M12 420 10/12 126 20.94/22 95 18.1/19.04 75 120 710 75 120 130 25 473 M12 420 10/12 142 25.19/26.71 107 21.91/22.91 80 130 800 80 130 140 25 535 M12 480 12/14 160 34.46/36.22 120 29.34/30.5 85 140 900 85 140 150 30 600 M12 480 12/14 180 43.20/45.47 135 36.6/28.15 90 150 1000 90 150 160 30 670 M16 480 12/14 200 54.72/56.97 150 45.98/47.85 100 160 1120 100 160 180 30 750 M16 480 14/16 224 72.95/76.85 168 60.92/63.05 110 180 1250 110 180 190 30 835 M16 480 14/16 250 88.61/92.72 188 73.45/76.24 120 190 1400 120 190 200 30 935 M16 480 14/16 280 115.42/120.52 210 96.17/99.58 130 200 1600 130 200 210 30 1070 M16 480 16/18 320 158.48/165.02 240 129.32/133.82 140 210 1800 140 210 220 35 1200 M18 480 16/18 360 195.22/203.82 270 157.92/163.92 150 220 2000 150 220 240 35 1335 M18 480 16/18 400 235.88/247.78 300 190.28/198.08 160 240 2240 160 240 250 35 1480 M18 480 18/20 448 323.17/336.17 336 257.07/266.17 170 250 2500 170 250 260 35 1670 M20 480 18/20 500 390.71/413.01 375 322.61/333.91 备注：搅拌器内孔可根据用户要求制作，轮毂高度一般与内孔相一致。
