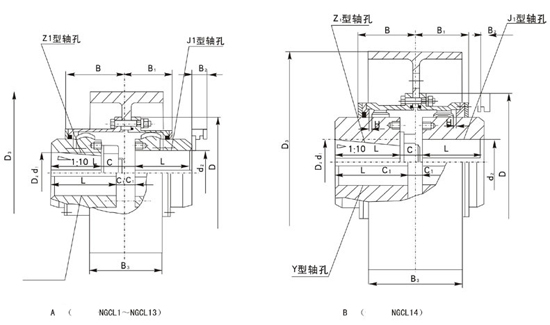

NGCL型带制动鼓形齿式联轴器（JB/ZQ4644-86）

NGCL型鼓形齿式联轴器基本参数和主要尺寸 型号 公称扭矩 Tn (N·m) 许用转速 [n] (r/min) 轴孔直径 轴孔长度 D C C1 H B B1 B2 B3 D4 转动惯量 (kg·m2) 重量 kg d1 d2 dz Y J J1 Z L NGCL 355 4000 20 22 24 20 22 24 52 38 103 30 8 2 56 42 38 68 160 0.07 7 25 28 25 28 62 44 0.07 7.3 30 32 35 30 32 35 82 60 0.071 8 NGCL2 630 4000 25 28 25 28 62 44 115 36 8 2 68 48 42 68 160 0.079 9 30 32 35 38 30 32 35 38 82 60 0.08 9.7 40 42 45 40 42 45 112 84 0.083 11 NGCL3 1000 3800 28 　 62 44 127 41 8 2 70 49 42 85 200 0.181 14.6 30 32 35 38 30 32 35 38 82 60 0.184 15.2 40 42 45 48 50 55 56 40 42 45 48 50 55 112 84 0.187 17.0 NGCL4 1600 3800 38 　 82 90 149 41 8 2 74 53 42 85 200 0.225 18.63 40 42 45 48 50 55 56 40 42 45 48 50 55 56 112 84 0.237 21.4 60 63 65 60 63 65 142 107 0.246 23.8 NGCL5 2800 3000 40 42 45 48 50 55 56 40 42 45 48 50 55 56 112 84 167 48 8 2.5 84 58 42 105 250 0.58 31.8 60 63 65 60 63 65 142 107 0.609 34.4 NGCL6 4500 3000 45 40 50 55 56 50 55 56 112 84 187 49 9 2.5 85 59 42 105 250 0.714 37.2 60 63 65 70 71 75 60 63 65 70 71 75 142 107 0.754 38.5 80 85 90 80 85 90 172 132 0.795 47.6 NGCL7 9300 2400 50 55 56 　 112 81 204 53 9 2.5 93 63 42 132 315 1.17 48.8 60 63 65 70 71 75 60 63 65 70 71 75 142 107 1.123 55.2 80 85 90 95 80 85 90 95 172 132 1.299 61.8 100 100 212 167 1.388 71.1 NGCL8 9000 1900 55 56 　 112 84 230 64 12 3 112 77 47 168 400 3.747 80.7 60 63 65 70 71 75 70 71 75 142 107 3.844 90.0 80 85 90 95 80 85 90 95 172 132 3.939 96.5 100 110 100 212 167 4.072 108.0 NGCL9 14000 1500 60 63 65 70 71 75 　 142 107 256 70 13 3 119 80 47 210 500 9.427 128 80 85 90 95 80 85 90 95 172 132 9.605 138 100 110 120 125 100 110 120 125 212 167 9.847 151 130 130 252 202 10.109 167 NGCL10 20000 1200 60 70 71 75 　 142 107 287 65 15 3.5 120 90 47 265 630 28.238 176 80 85 90 95 80 85 90 95 172 132 28.509 190 100 110 120 125 100 110 120 125 212 167 28.879 209 130 140 150 130 140 150 252 202 29.248 237 NGCL11 31500 1050 70 71 75 　 142 107 325 77 16 3.5 134 94 47 298 710 44.309 257 80 85 90 95 　 172 132 44.825 275 100 110 120 125 100 110 120 125 212 167 45.53 300 130 140 150 130 140 150 252 202 46.235 326 160 170 160 170 302 242 47.08 357 NGCL12 45000 1050 75 　 142 107 362 94 17 4 164 104 49 298 710 47.88 306 80 85 90 95 　 172 132 48.29 317 100 110 120 125 100 110 120 125 212 167 49.52 351 130 140 150 130 140 150 252 202 50.25 384 160 170 180 160 170 180 302 242 52.22 425 190 200 190 200 352 282 53.69 464 NGCL13 63000 950 150 150 252 202 412 88 18 4.5 165 113 49 335 800 82.70 490 160 170 180 160 170 180 302 242 84.70 544 190 200 220 190 200 220 352 282 86.67 596 NGCL14 100000 950 170 180 170 180 302 242 462 92 20 5.5 209 157 63 335 800 99.10 670 190 200 220 190 200 220 352 482 102.20 736 240 250 　 410 330 105.90 850 注：1、联轴器轴孔组合有Z1/J1、Y/Y、J1/J1、Y/J1 2、B2为更换密封圈所需尺寸。
