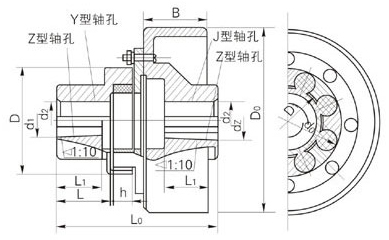

MLL-II型整体式制动轮梅花形弹性联轴器（GB5272-85）

MLL-Ⅱ型整体式制动轮梅花形弹性联轴器主要技术参数 型号 许用转矩MP/(N·m) 许用转速mp/(r·min) 轴孔直径 d1/mm, d2/mm, d3/mm 轴孔长度 L0 mm D0 mm B mm D mm D1 mm d0 mm h mm 转动惯量 kg·m2 质量 kg 许用位移 弹性件硬度HA Y型 J、Z型 ≥75 ≥85 ≥94 L mm L1 mm 径向 mm 轴向 mm 角向 MLL4-Ⅱ-160 140 250 400 4750 25,28 62 44 190.5 160 70 105 72 10 20 2.56 100 0.8 2.5 2°00` 30,32,35,38 82 62 210.5 40,42 112 84 265.5 MLL4-Ⅱ-200 140 250 400 3800 25,28 62 44 215.5 200 85 105 5.6 14 30,32,35,38 82 60 235.5 40,42 112 84 265.5 MLL5-Ⅱ-200 250 400 800 3800 30,32,35,38 82 60 242 200 85 125 90 122 25 6.6 16.5 1.0 3.0 1°30` 40,42,45,48 112 84 272 MLL6-Ⅱ-200 400 630 1200 3800 35,38 82 66 249 200 85 145 104 140 30 8.12 20.3 40,42,45,48,50,55 112 84 279 MLL6-Ⅱ-250 400 630 1200 3050 35,38 82 60 279 250 105 145 16.0 25.6 40,42,45,48,50,55 112 84 309 MLL7-Ⅱ-250 710 1120 2240 3050 45,48,50,55 112 84 312 250 105 170 130 166 30 19.6 31.4 3.5 60,63,65 142 107 372 MLL7-Ⅱ-315 710 1120 2240 2400 45,48,50,55 112 84 312 315 135 170 38.2 38.5 60,63,65 142 107 372 MLL8-Ⅱ-315 1120 1800 3550 2400 50,55 112 84 351 400 170 200 156 196 35 55.0 55.5 1.5 4.0 60,63,65,70,71,75 142 107 416 MLL8-Ⅱ-400 1120 1800 3550 1900 50,55 112 84 351 400 170 200 120.5 75.3 60,63,65,70,71,75 142 107 416 MLL9-Ⅱ-400 1800 2800 5600 1900 60,63,65,70,71,75 142 107 421 400 170 230 180 225 35 147.5 92.2 1.5 1°00` 80,85,90,95 172 132 451 MLL9-Ⅱ-500 1800 2800 1500 1500 60,63,65,70,71,75 142 107 275 500 210 230 345 138 80,85,90,95 172 132 451 MLL10-Ⅱ-500 2800 4500 9000 1500 70,71,75 142 107 490 500 210 260 205 255 45 450 180 5.0 80,85,90,95 172 132 520 100,110 212 167 560 MLL11-Ⅱ-630 4000 6300 12500 1200 80,85,90,95 172 132 580 630 265 300 245 295 50 992 250 1.8 100,110,120 212 167 620 MLL12-Ⅱ-710 7100 11200 20000 1050 90,95 172 132 630 710 300 360 300 356 55 1462 290 100,110,120,125 212 167 670 130 252 202 710 MLL13-Ⅱ-800 8000 12500 25000 950 100,110,120,125 212 167 710 800 340 400 335 391 55 2048 320 130,140 252 202 750 注：1、材料：半联轴器为铸钢ZG70-500、ZG310-570、铸铁HT200，制动轮半联轴器为铸钢 ZG270-500，ZG310-570表面淬火，梅火花形弹性元件为聚酯型聚氨脂，硬度≥75HA，或≥85HA，或≥94HA，其相应抗拉强度≥35 或40或45MPa，扯断伸长率＞450％；法兰联接件为铸铁，铸钢或合金铝。 2、表中质量为半联轴器最小轴孔直径，最大轴孔长度时的值。 3、带*号轴孔直径可用于Z型轴孔，制动轮半联轴器不受限制。
