标记示例:ML3型梅花形弹性联轴器MT3 弹性件硬度≥75HZ
主动端:Z型轴孔,A型键槽,d1=30mm,L1=60mm
从动端:Y型轴孔,B型键槽,d2=25mm,L=62mm
ML3联轴器(ZA30×60/YB25×62)MT3A GB5272-85

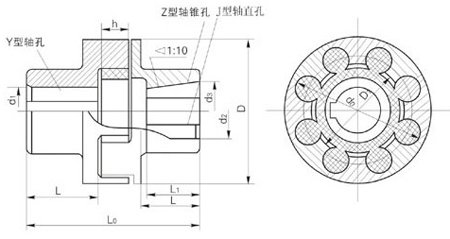

ML型梅花型弹性联轴器主要参数
型号
|
许用转矩MP/(N·m)
|
许用转速mp/(r·min)
|
轴孔直径
d1/mm, d2/mm, d3/mm
|
轴孔长度
|
L0
mm
|
D
mm
|
D1
mm
|
d0
mm
|
h
mm
|
转动惯量
kg·m2
|
质量
kg
|
许用位移
|
弹性件硬度HA
|
Y型
|
J、Z型
|
≥75
|
≥85
|
≥94
|
铁
|
钢
|
L
mm
|
L1
mm
|
径向
mm
|
轴向
mm
|
角向
|
ML1
|
16
|
25
|
45
|
11500
|
45300
|
12,14
|
32
|
27
|
80
|
50
|
30
|
48
|
12
|
0.014
|
0.66
|
0.5
|
1.2
|
2°00`
|
16,18,19
|
42
|
30
|
100
|
20,22,24
|
52
|
38
|
120
|
ML2
|
63
|
100
|
200
|
8200
|
10900
|
20,22,24
|
52
|
38
|
127
|
70
|
48
|
68
|
18
|
0.075
|
1.55
|
0.8
|
1.5
|
25,28
|
62
|
44
|
147
|
30,32
|
82
|
60
|
187
|
ML3
|
90
|
140
|
280
|
6700
|
9000
|
22,24
|
52
|
38
|
128
|
85
|
60
|
82
|
0.178
|
2.5
|
2.0
|
25,28
|
62
|
44
|
148
|
30,32,35,38
|
82
|
60
|
188
|
ML4
|
140
|
250
|
400
|
5500
|
7300
|
25,28
|
62
|
44
|
151
|
105
|
72
|
100
|
20
|
0.412
|
4.3
|
2.5
|
30,32,35,38
|
82
|
60
|
191
|
40,42
|
112
|
84
|
257
|
ML5
|
250
|
400
|
710
|
4600
|
6100
|
30,32,35,38
|
82
|
60
|
197
|
125
|
90
|
122
|
25
|
0.73
|
6.2
|
1.0
|
3.0
|
1°30`
|
40,42,45,48
|
112
|
84
|
257
|
ML6
|
400
|
630
|
1120
|
4000
|
5300
|
45,48,50,55,35,38
|
82
|
60
|
203
|
145
|
104
|
140
|
30
|
1.85
|
8.6
|
40,42
|
112
|
84
|
263
|
ML7
|
710
|
1120
|
2240
|
3400
|
4500
|
45,48,50,55
|
112
|
84
|
265
|
170
|
130
|
166
|
3.88
|
14.0
|
3.5
|
60,63,65
|
142
|
107
|
325
|
ML8
|
1120
|
1800
|
3550
|
2900
|
3800
|
50,55
|
112
|
84
|
272
|
200
|
156
|
196
|
35
|
9.22
|
25.7
|
1.5
|
4.0
|
60,63,65,70,71,75
|
142
|
107
|
332
|
ML9
|
1800
|
2800
|
5600
|
2500
|
3300
|
60,63,65,70,71,75
|
142
|
107
|
334
|
230
|
180
|
225
|
18.95
|
41.0
|
4.5
|
80,85,90,95
|
172
|
132
|
394
|
ML10
|
2800
|
4500
|
9000
|
2200
|
2900
|
70,71,75
|
142
|
107
|
344
|
260
|
205
|
255
|
45
|
39.68
|
59.0
|
5.0
|
1°00`
|
80,85,90,95
|
172
|
132
|
404
|
100,110
|
212
|
167
|
484
|
ML11
|
4000
|
6300
|
12500
|
1900
|
2500
|
80,85,90,95
|
172
|
132
|
411
|
300
|
245
|
295
|
50
|
73.43
|
87.0
|
1.8
|
100,110,120
|
212
|
167
|
491
|
ML12
|
7100
|
11200
|
20000
|
1600
|
2100
|
90,95
|
172
|
132
|
417
|
360
|
300
|
356
|
55
|
178.45
|
140
|
100,110,120,125
|
212
|
167
|
497
|
130
|
252
|
202
|
577
|
ML13
|
8000
|
12500
|
25000
|
1400
|
1900
|
100,110,120,125
|
212
|
167
|
497
|
400
|
335
|
391
|
208.75
|
160
|
注:1、表中联轴器质量、转动惯量是近似值。
2、轴孔型式及长度L,L1可根据需要选取。
3、短时过载不得超过许用转矩Mp值的2倍
|
