搅拌器-安装底盖与凸缘法兰

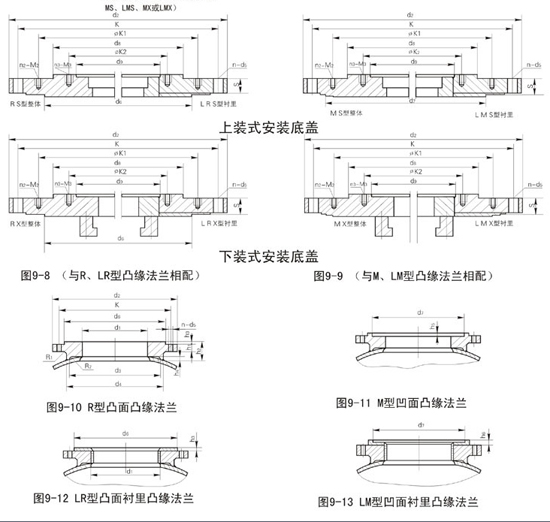

安装底盖与凸缘法兰 本系列安装底盖可与XD与型、XS型机架及2000系列机械密封火506、516、616型填料箱相配套，底盖下面与R型、LR型、M型、LM型凸缘法兰相配套，用户根据XD型、XS型机架及凸缘法兰的规格选择相应的安装底盖，若配用其他型号机架、机械密封、填料箱，只需将一下标记中序号换成外径d，注上相应机架型号即可。 安装底盖标记示例   衬里材料代号（表9-2） 底盖材料代号（表9-2） 搅拌轴轴径 机架型号（见表9-3） 序号（1-7号，或d2） 底盖形式（RS、LRS、RX、LRX、MS、LMS、MX或LMX） 凸缘法兰标记示例：   衬里材料代号（表9-2） 法兰材料代号（表9-2） 序号（1-7号，或d2） 法兰型式（R、LR、M、LM）

安装底盖与凸缘法兰尺寸表 序号 d1 d2 k d3 d4 h1 h2 h4 n-d5 d6 d7 h3 h5 s h6 Φk1 n2-M2 d8 机架型号 1 200 340 295 220 245 34 65 2 8-Φ22 266 250 4 4.5 40 10 - - 245 XD1 XS1 2 245 395 350 280 300 36 65 2 12-Φ22 320 304 4 4.5 40 10 - - 290 XD2 XS2 3 280 445 400 325 350 36 65 2 12-Φ22 370 354 4 5 50 10 - - 320 XD3 XS3 4 410 565 515 430 455 42 85 2 16-Φ27 481 462 4 5 50 12 350 12-M20 290 XD2 XS2 400 12-M20 320 XD3 XS3 - - 415 XD4 XD4 5 430 670 620 520 560 46 90 5 20-Φ27 585 566 4 5 65 12 400 12-M20 320 XD3 XS3 400 12-M20 320 XD4 XS4 - - 415 XD5 XS5 6 530 830 780 670 720 60 100 8 28-Φ27 745 725 4 5.5 82 12 400 12-M20 320 XD3 XS3 515 16-M24 415 XD4 XS4 620 20-M24 520 XD5 XS5 - - 670 XD6 XS6 7 720 1045 990 800 920 68 110 15 36-Φ30 945 925 4 5.5 100 12 515 16-M24 415 XD4 XS4 620 20-M24 520 XD5 XS5 780 28-M24 670 XD6 XS6 搅拌轴直径d d9 Φk2 n3-M3 30，35，40 110 145 4-M16 45，50，55，60，65，70 176 210 8-M16 70，80，85 204 240 8-M20 90，95，100 234 270 8-M20 110，120，125，130 260 295 8-M20 140，150，160 313 350 12-M20 注：若配用其他型号及机械密封或填箱，与其连接的相关尺寸：ΦK1、d8、ΦK2、d9、n1－M2、n3－M3，由我公司调整配套。
