传动轴，搅拌轴

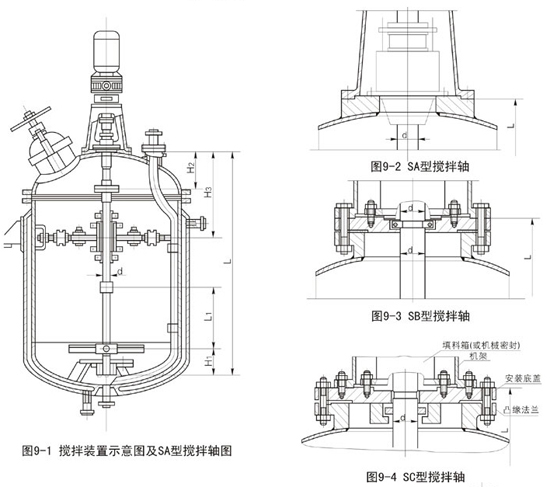

为方便设计和安装调试，在选用减速机、机架、联轴器，机械密封或填料箱、搅拌器后，可根据搅拌轴主参数d和L来选择搅拌轴，几家安装平面以上的搅拌轴尺寸由我公司根据所选机架来协调，无须设计单位出图。 　 搅拌轴材质代号 中间轴承中点至机架安装平面巨力（无釜内联轴器，省略） 带釜内联轴器分界面至机架安装平面巨力（无釜内联轴器，省略） 搅拌轴末端至最下层搅拌器中点距离 L/L1/L2-L为机架底平面至搅拌轴末端总长，L1、L2为搅拌器之间距离（只有一层L1，L2省略，有二层的L2省略） 　 搅拌轴直径 搅拌轴釜内部分的联结形式（C：配DT型刚性凸缘联轴器；D：配JQ或JJQ型夹壳联轴器；E：带焊接法兰式联轴器；F：带整体法兰式联轴器；G：整体轴，无釜内联轴器） 　 搅拌轴型式（A：不带搁圈；B：带搁圈，上装式；C：带搁圈，下装式） 搅拌轴代号

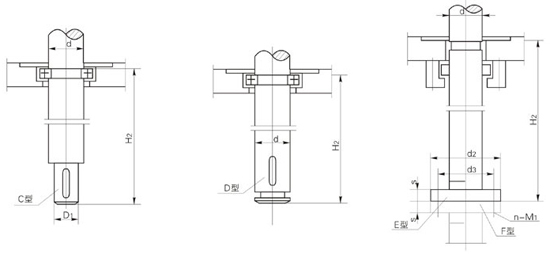

釜内轴头尺寸表 d 30 35 40 45 50 55 60 65 70 80 90 95 100 110 120 125 130 140 160 d1 25 30 35 40 45 50 55 60 65 75 85 90 90 100 110 115 120 125 140 d2 105 105 110 120 130 140 145 150 170 185 195 200 220 240 280 285 290 310 340 d3 70 70 75 85 95 105 110 115 125 140 150 155 170 190 210 215 220 235 265 s 25 25 25 25 25 30 30 30 35 35 35 35 40 40 45 45 45 50 60 n-M1 6-M12 6-M16 6-M20 8-M20 8-M24 8-M30 8-M36 H2 250 250 250 250 350 350 480 480 480 550 580 580 650 700 750 800 800 900 1000 附表-金属材料代号 代号 S1 S2 S3 S4 材料牌号 OCr18Ni11Ti(321)(1Cr18Ni9Ti) OCr17Ni12Mo2(316) OCr18Ni9(304) OOCr19Ni11(304L) 代号 S5 S6 S6 S8 材料牌号 OOCr17Ni14Mo2(316L) OCr18Ni12Mo2Ti OCr18nI14Mo2Cul(316Cu) OCr19Ni13Mo3(317) 代号 T1 T2 T3 T4 材料牌号 O235 20-35 20R 20g 45 代号 T5 T6 T7 T8 材料牌号 16Mng 16ZMnR 15MnVg 15MnVR 20Cr 40Cr
