202、204型釜用机械密封（HG5-752-78）

釜用机械密封订货、使用、安装 1、订货前必须详细提供配套设备的轴径、压力、温度、转速、密封介质、旋向。 2、根据参数、正确选择相应型号的机械密封及所有材料。 3、使用压力高于0.8MPa，许配套平衡罐。 4、介质温度高于200℃要选用双冷却结构。 5、轴的轴向串动不大于±0.5mm。径向摆动不大于0.5mm。 6、安装机械密封的法拦与轴线不垂直度允许0.05mm。 7、安装机械密封部位的轴制造公差为在d4粗糙度。 8、机械密封安装后应用水试运转24小时后再正是投料生产。 202、204型釜用机械密封（HG5-752-78） 结构单端面，小弹簧，非平衡型（202） 单端面，小弹簧，平衡型（204） 压力0-0.25MPa（202）、0-0.8MPa 温度-40-180℃（202、204） 转速≤500转/分 轴径30-150mm（202、204） 使用介质：（202、204）酸、碱、油、高分子悬浮液

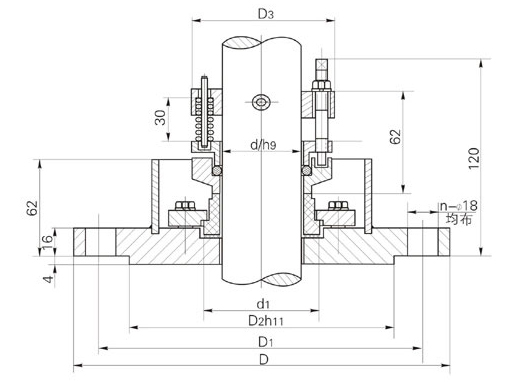

202型釜用机械密封主要尺寸 符号 d/h8 d1 D D1 D2h11 D3 n-Φ 轴径 30 30 50 185 150 116 64 4-Φ18 40 40 64 205 170 135 76 4-Φ18 50 50 76 235 200 164 88 8-Φ18 5 65 91 235 200 164 103 8-Φ18 80 80 110 260 225 188 118 8-Φ18 95 95 123 290 255 220 132 12-Φ18 110 110 140 315 280 245 150 12-Φ18 125 125 155 315 280 245 165 12-Φ18 130 130 158 360 320 285 180 12-Φ18 140 140 168 360 320 285 195 12-Φ18 150 150 180 360 320 285 210 12-Φ18 204B型釜用机械密封主要尺寸 符号 d/h8 d1 D D1 D2h11 D3 n-Φ 轴径 30 30 50 185 150 116 67 4-Φ18 40 40 64 205 170 135 77 4-Φ18 50 50 74 235 200 164 87 8-Φ18 60 60 85 235 200 164 98 8-Φ18 65 65 91 235 200 164 103 8-Φ18 80 80 110 260 225 188 118 12-Φ18 90 90 119 290 255 220 128 12-Φ18 100 100 132 315 280 245 138 12-Φ18 100 100 140 315 280 245 148 12-Φ18
