212、221型釜用机械密封

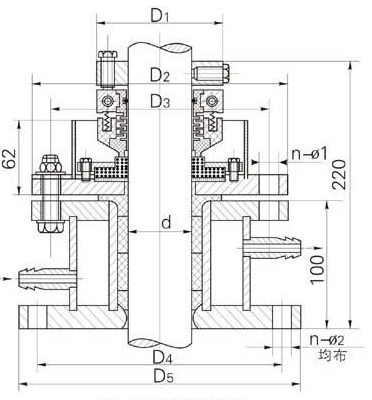

结构：单端面、小弹簧、聚四氟乙烯波纹管型 压力：≤0.6MPa 温度：-40～120℃ 转速：≤500转/分 适用介质：硫酸、硝酸、有机酸等强腐蚀介质（无悬浮颗粒） 79标212型机封安装尺寸表1 符号 d D1 D2 D3 D4 D5 n-Φ1 n-Φ1 公差 h7 轴径 212-40 40 90 170 140 130 160 6-Φ13 4-Φ18 212-50 50 100 200 170 150 185 6-Φ13 4-Φ18 212-65 65 115 220 190 170 205 10-Φ13 4-Φ18 212-80 80 130 220 190 200 235 10-Φ13 8-Φ18 212-95 95 150 230 200 200 235 6-Φ13 8-Φ18 212-102 102 150 230 200 255 290 10-Φ13 8-Φ18 69标212型机封安装尺寸表 符号 d D1 D2 D3 D4 D5 n-Φ1 n-Φ1 公差 h7 轴径 212-42 42 170 170 140 140 170 6-Φ13 6-Φ16 212-50 50 100 200 170 170 200 8-Φ13 8-Φ16 212-60 60 110 200 170 190 220 8-Φ13 10-Φ16 212-70 70 120 220 190 250 280 10-Φ13 16-Φ16 212-76 76 130 220 190 250 280 10-Φ13 16-Φ16 212-80 80 130 220 190 250 280 10-Φ13 16-Φ16 212-89 89 140 220 190 250 280 10-Φ13 16-Φ16 212-95 95 150 230 200 300 330 6-Φ13 20Φ-16

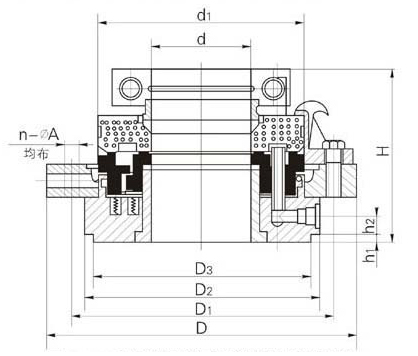

图7-5 221型径向双端面耐腐蚀釜用机械密封 结构：径向双端面、小弹簧、传动销传动 压力：≤1MPa 温度：0-120℃ 轴径：≤500转/分 适用介质：腐蚀性介质，密封泄漏要求较高的场合 221型径向双端面耐腐蚀釜用机械密封标 符号 d d1 D D1 D2 D3 h1 h2 H n-ΦA 轴径 40 106 185 145 122 109 4 13 110 4-Φ18 50 116 220 180 158 149 4 13 119 8-Φ18 65 136 250 210 188 175 5 15 137 8-Φ18 80 164 250 210 188 175 5 15 137 8-Φ18 95 184 285 240 212 203 5 15 137 8-Φ18 110 210 340 285 268 259 6 17 146 8-Φ22 125 235 340 295 268 259 6 17 146 8-Φ22 140 250 395 350 324 335 6 17 146 12-Φ22
