摆线针轮减速机行星传动的传动原理

摆线针轮减速机行星传动示意图。其中为针轮，为摆线行星轮，H为系杆，V为输出轴。运动由系杆H输入，通过W机构由V轴输出。同渐开线一齿差行星传动一样，摆线针轮减速机传动也是一种K－H－V型一齿差行星传动。两者的区别在于：摆线针轮传动中，行星轮的齿廓曲线不是渐开线，而是变态摆线，中心内齿采用了针齿，以称针轮，摆线针轮减速机传动因此而得名。 同渐开线少齿差行星传动一样，其传动比为

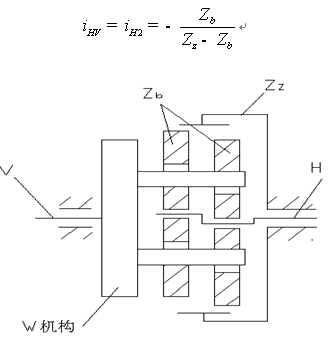

图3－1 摆线针轮减速机原理图     由于＝1，故＝－，“－”表示输出与输入转向相反，即利用摆线针轮行星传动可获得大传动比。
